QCA9531高通芯片路由器串口嵌入式模块2.4G图传核心板无线wifi模块

QCA9531高通芯片路由器串口嵌入式模块2.4G图传核心板无线wifi模块

产品特点：

1.SOC CPU:QCA9531(主频650MHz)

2.内存：1Gb (DDR2 400MHz)

3. SPI Flash: 8/16/32M Bytes

4.10/100M自适应以太网，支持1 WAN + 4 LAN

5.支持接口：USB,SPI,UART, GPIO

6.WiFi特性：支持802.11bgn 2x2 2.4GHz,最高速率300Mbps,最大功率100mW

7.供电：DC3.3V/1A

8.工作温度：－20~70℃

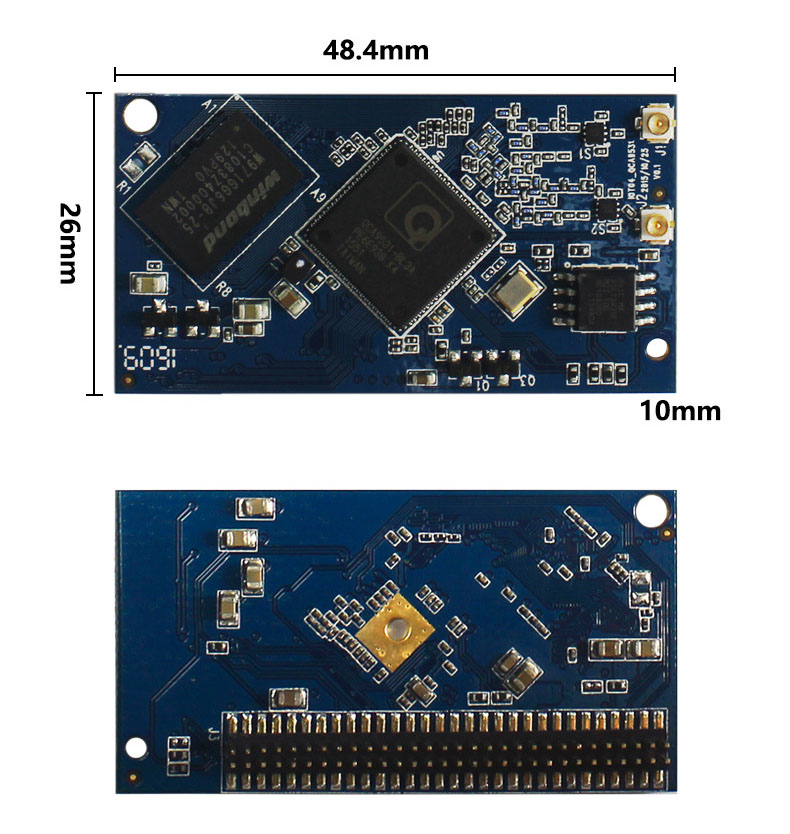

9.模块尺寸结构：48.4mm(W)*26mm(L)*10mm(H),60 Pin connectors

10.满负载功耗：2W

11.可为客户提供整套解决方案，模组＋底板测试，便捷服务。

产品规格

主芯片：Qualcomm QCA9531

工作频率：2.40~2.4835GHz

无线网络标准：

IEEE 802.11b/g/n(2x2)

调制解调：

11b: DBPSK, DQPSK and CCK and DSSS

11g: BPSK, QPSK, 16QAM and OFDM

11n: MCS0~15 OFDM

11b: 1,2,5.5 and 11Mbps

数据传输速率：

11g:6,9,12, 18,24, 36, 48 and 54Mbps

11n: MCS0~5, up to 300Mbps

外形：60pin CONN, 1.27mm pitch

接口：1 xWAN,4xLAN网口， 1 xUART, 1 x USB, 1 x RESET

PCB堆叠：4-layers design

产品尺寸：48.4mm(W)*26mm(L)*10mm(H)

天线：2xIPEX外置天线

工作温度：－20℃~70℃

存储温度：－40℃~150℃

工作电压：3.3V+/-10%

GPIO电压：2.5V+/-10%
